Nuestro ventilador axial de 24 V CC es de tamaño realmente pequeño, el ventilador más pequeño es de 18 mm y, si desea otro tamaño, también podemos personalizarlo.
Principio de funcionamiento del ventilador CC
El ventilador de CC, como su nombre indica, pasa de energía eléctrica a energía electromagnética a través de voltaje de CC e inducción electromagnética, la energía electromagnética luego se convierte en energía mecánica y finalmente en energía cinética, de modo que las aspas del ventilador giran.

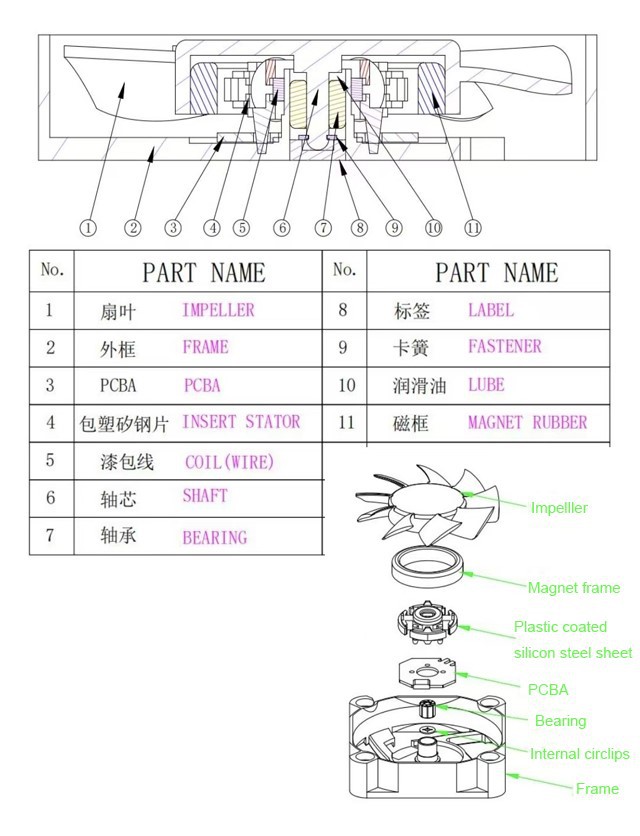

El ventilador de CC convencional se compone principalmente de cuatro partes: rotor, estator, motor y marco exterior. El motor de CC consta de un rotor de imán permanente, un estator devanado de varias etapas, un sensor de posición y un circuito de control de accionamiento de conmutación electrónica. Composición del rotor: por carcasa del motor + banda magnética permanente + núcleo del eje + aspa del ventilador. Parte del estator: alambre esmaltado + lámina de acero al silicio recubierta de plástico + rodamiento + prueba de inducción Hall + placa de circuito de accionamiento + eje.

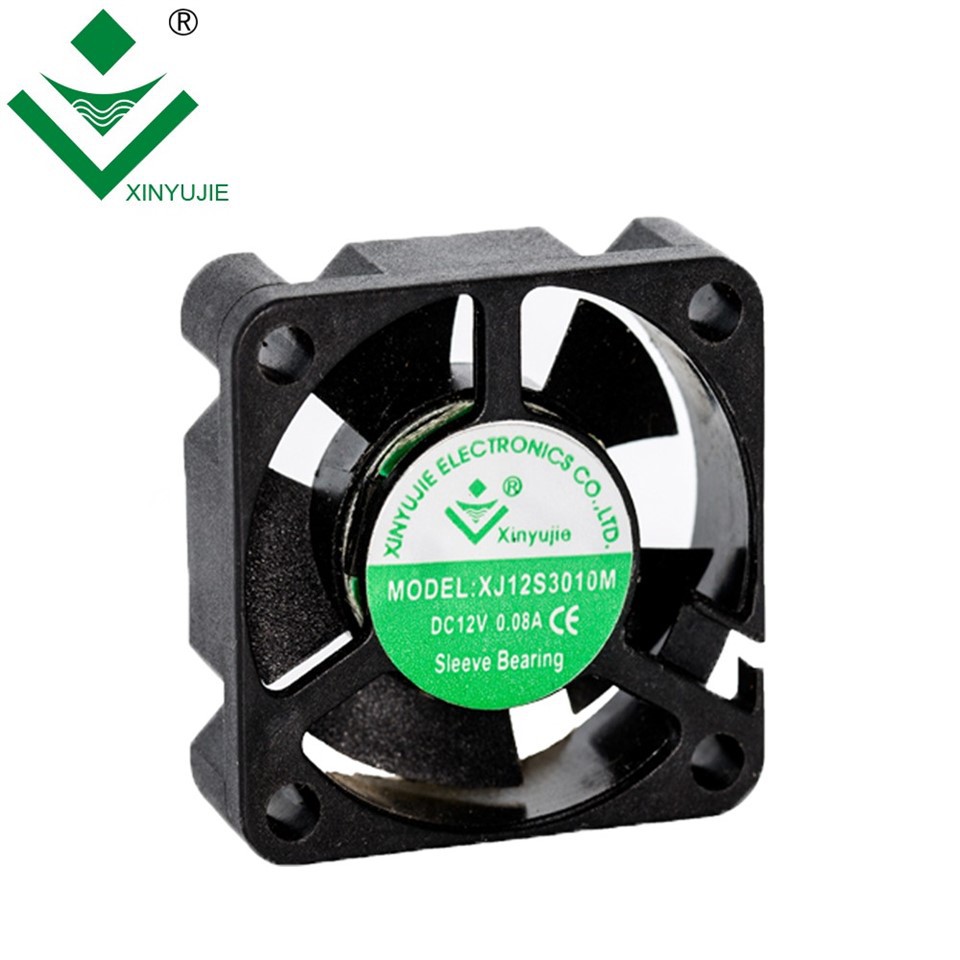

Foto de fan
La etiqueta verde es un ventilador con cojinete de manguito y la etiqueta azul es un ventilador con doble cojinete de bolas.
Dibujo de ingeniero
Curva PQ
Ficha de datos
|
Tamaño |
Modelo |
Tensión nominal |
Voltaje de arranque |
Amperaje actual (A) |
Velocidad |
flujo de aire |
Presión estática |
Nivel de ruido |
Peso |
|
30*30*10mm |
XYJ05B3010M |
5 |
3.5 |
0.14 |
10000 |
3.79 |
5.43 |
29.7 |
8.00 |
|
XYJ05B3010L |
5 |
3.5 |
0.10 |
7000 |
2.43 |
2.55 |
22.4 |
8.00 |
|
|
XYJ12B3010H |
12 |
6 |
0.15 |
13000 |
5.10 |
9.02 |
35.6 |
8.00 |
|
|
XYJ12B3010M |
12 |
6 |
0.07 |
10000 |
3.79 |
5.43 |
29.7 |
8.00 |
|
|
XYJ12B3010L |
12 |
6 |
0.05 |
7000 |
2.43 |
2.55 |
22.4 |
8.00 |
|
|
XYJ24B3010H |
24 |
12 |
0.08 |
13000 |
5.10 |
9.02 |
35.6 |
8.00 |
|
|
XYJ24B3010M |
24 |
12 |
0.05 |
10000 |
3.79 |
5.43 |
29.7 |
8.00 |
Características del ventilador
El ventilador axial de 24 V CC es de tamaño pequeño, solo 30 mm, y también podemos fabricar ventiladores de 18 mm, 20 mm y 25 mm. Este ventilador de tamaño pequeño supera la limitación de espacio del producto, es conveniente para instalar en el instrumento pequeño y resuelve el calor del cliente. Necesidades de disipación y extiende la vida útil de los productos del cliente.
Servicio personalizado
La siguiente imagen es el ventilador personalizado por nosotros según los requisitos de los clientes coreanos. El ventilador adopta un diseño de marco circular y carece de una hoja de arco circular en su interior. El marco es blanco y las aspas del ventilador son de color cristal transparente. Este producto se utiliza principalmente en pequeños electrodomésticos.
Además, también podemos combinarte con diferentes fundas de malla, que tienen diferentes funciones. Por ejemplo: la cubierta de malla metálica se utiliza principalmente para evitar dañar los dedos de las personas; La cubierta de malla de plástico en blanco y negro sirve principalmente para aislar el polvo y evitar que llegue al interior del producto.
Fuerza de fábrica
Nuestra empresa se estableció en 2007 y se ha centrado en la producción de ventiladores de refrigeración. Nuestra fábrica y equipos están mejorando paso a paso. Si lo necesita, póngase en contacto con nosotros en [Su información de contacto]
